أفران متكاملة للتجفيف تحت الفراغ

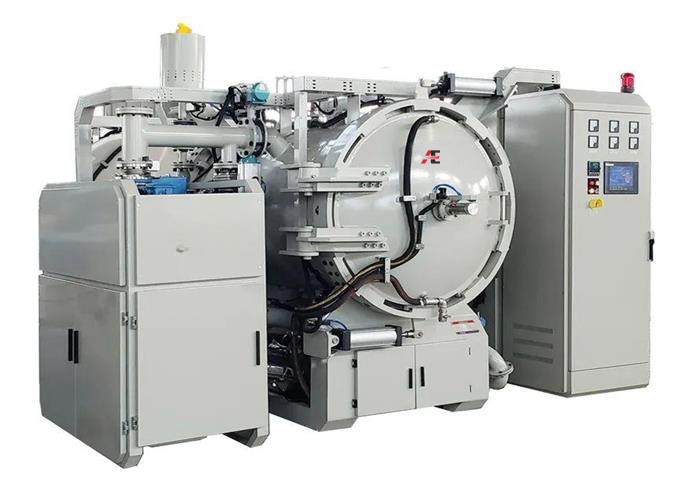

فرن التفريغ والحفر (SiC/Si3N4/AlN) ، فرن التفريغ الفراغ فرن التفريغ الفراغ
مناسبة لإزالة الدهون من الكربيد المصنوع من الأسمنت ، والسبائك عالية الكثافة ، ومنتجات الفولاذ المقاوم للصدأ ، والسبائك عالية درجة الحرارة ، والمواد المغناطيسية ، ومنتجات مسحوق السيراميك ، والكربيد ، إلخ.
خصائص المنتج
1. جسم الفرن هو هيكل سترة أفقية مجلة واحدة تبرد بالماء ، وتتبنى باب الفرن هيكل سترة ساندويتش تبرد بالماء. الطبقة الخارجية هي صفيحة فولاذية عادية ،والطبقة الداخلية من الفولاذ المقاوم للصدأيتم لحام الاطراف في كلا الطرفين إلى الأسطوانة وشطيرة غطاء الفرن على التوالي. يتم اعتماد هيكل الضغط اليدوي ذو البابين لسهولة التحميل والتفريغ.
2من أجل تحسين درجة التحكم الأوتوماتيكي، والصمامات الرئيسية على كل خط أنابيب نظام الفراغ من هذا الفرن هي صمامات هوائية، والتي هي بديهية ومريحة للعمل.
3يتم تجهيز النظام بمقاييس تدفق الدوار الزجاجي لتعديل معدل تدفق الغاز المملوء في الفرن على التوالي.
4يتم تثبيت مقياس ضغط اتصال كهربائي على جسم الفرن لمراقبة الضغط في الفرن.يمكن أن يطلق الضغط تلقائيًا لضمان تشغيل النظام بأمان.
5خلال مرحلة إزالة الدهون، يمكن ملء كمية صغيرة من الغاز بشكل مناسب وفقا للمحتوى الدهني للمنتج لتحقيق إزالة تدفق الهواء الاتجاهية.
6يتكون جهاز التبريد السريع من محرك، ومحرك المروحة، ومبرد مدمج وباب تهوية على شاشة العزل الحراري.يتم ملء الفرن بالغاز الخامل Ar لتبريد بسرعة قطعة العمل.
|
رقم الطراز |
UNDSJL-30×30×60 |
UNDSJL-40×40 ×100 |
UNDSJL-50×50×120 |
|
إمدادات الطاقة الاسمية |
380 فولت50 هرتز/60 هرتز |
380 فولت50 هرتز/60 هرتز |
380 فولت50 هرتز/60 هرتز |
|
هيكل الفرن |
سترة أفقية ذات حجرة واحدة تبرد بالماء، بنية مصراع يدوي مزدوجة الأبواب |
سترة أفقية ذات حجرة واحدة تبرد بالماء، بنية مصراع يدوي مزدوجة الأبواب |
سترة أفقية ذات حجرة واحدة تبرد بالماء، بنية مصراع يدوي مزدوجة الأبواب |
|
درجة حرارة الفرن الاسمية |
1550°C |
1550°C |
1550°C |
|
توحيد درجة حرارة الفرن |
± 5°C |
± 5°C |
± 5°C |
|
درجة فراغ الحد البارد من الفرن الفارغ |
2pa |
2pa |
2pa |
|
معدل ارتفاع الضغط |
1pa/h |
1pa/h |
1pa/h |
|
أبعاد مساحة العمل (العرض)× الارتفاع × الطول) |
300×300 ×600 ((ملم) |
400× 400 × 1000 ((ملم) |
500× 500 × 1200 ((ملم) |
|
طاقة التدفئة |
حوالي 75 كيلوواط |
حوالي 90 كيلوواط |
حوالي 135 كيلوواط |
|
معدل إزالة الشمع |
≥96% (المواد المستخدمة في التشكيل هي البارافين، في حالة إزالة الغازات السلبية من الحمولة) |
≥96% (المواد المستخدمة في التشكيل هي البارافين، في حالة إزالة الغازات السلبية من الحمولة) |
≥96% (المواد المستخدمة في التشكيل هي البارافين، في حالة إزالة الغازات السلبية من الحمولة) |
|
الحد الأقصى لسرعة تسخين الفرن الفارغ |
15°C/min |
15°C/min |
15°C/min |
|
بيئة العمل |
الغاز الفارغ أو الغاز الخامل(Ar أو N2) |
الغاز الفارغ أو الغاز الخامل(Ar أو N2) |
الغاز الفارغ أو الغاز الخامل(Ar أو N2) |
|
ضغط غاز التبريد |
≤0.15MPa ((الضغط المطلق) |
≤0.15MPa ((الضغط المطلق) |
≤0.15MPa ((الضغط المطلق) |
|
الضغط الاسمي لمياه التبريد |
0.1~ 0.2M Pa |
0.1~ 0.2M Pa |
0.1~ 0.2M Pa |
|
درجة حرارة إمدادات الماء |
≤ 28 درجة مئوية |
≤ 28 درجة مئوية |
≤ 28 درجة مئوية |
|
الوزن القياسي |
150 كجم |
300 كجم |
500 كجم |
